Membuat Jaringan Wireless

Nah, hari ini aku coba sharing ilmu untuk membuat sebuah jaringan wireless sederhana

dengan menggunakan Cisco Packet Tracer

Alat yang akan digunakan :

1.      1.  Access Point >1

2.  PC/Laptop    >2

Gambar 1 : Design Jaringan Wireless dengan menggunkan Laptop



Nah, guys, kalau kita menggunakan Laptop standart seperti diatas, untuk jaringan wireless, kita harus memasangkan peralatan baru untuk PC tersebut, berupa Wireless LAN, karena secara default, Laptop tersebut hanya mempunyai sebuah LAN Card, tanpa WLAN..



Oke, kita coba memasangnya...



1. Klik 2x pada Laptop2, akan tampil kotak dialog seperti dibawah ini...

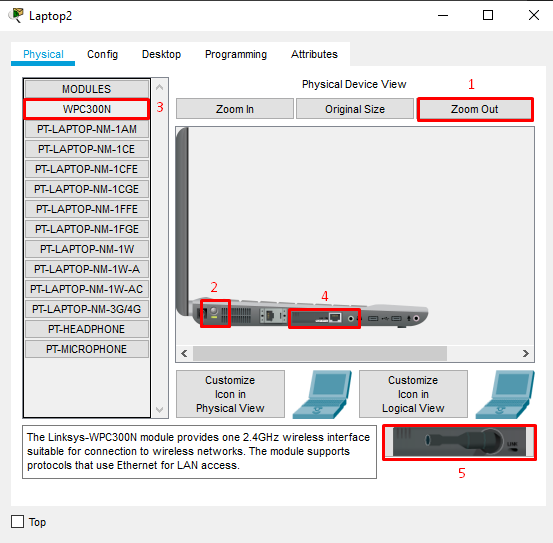

Gambar 2 : Proses Pemasangan WLAN Card pada Laptop



2. Klik point (1) untuk menampilkan keseluruhan pada Laptop

3. Klik point (2) untuk mematikan Laptop, hal ini harus dilakukan atau Laptop harus mati sebelum

kita memasang WLAN Card

4. Klik point (3) WPC300N merupakan merk WLAN yang akan kita pasang pada Laptop kita.

5. Klik point (4) point ini merupakan LAN yang akan kita lepas dan kita ganti WLAN, cara

melepasnya, klik tahan pada point no 4, lalu tarik pada point no5...sampai kelihatan

kosong seperti gambar dibawah ini...

  Gambar 3 : LAN Card sudah dilepas dari Laptop



6. Berikutnya adalah memasang WLAN Card, caranya, klik tahan point no5, dan geser atau

tarik pada point no 4, sampai berubah menjadi seperti berikut...

        Gambar 4 : WLAN Card sudah terpasang



7. Jika langkah ke-6 sudah dilakukan, Laptop harus dihidupkan untuk mensettting IP Address, klik

pada tanda merah gambar 4.

8. Berikutnya, atur ip address Laptop2 menjadi 192.168.10.1

9. Lakukan hal yang sama pada Laptop3 dan atur ip addressnya menjadi 192.168.10.2

10. Jika sukses, gambar terakhir yang dapat kita lihat adalah seperti berikut....

    Gambar 5 : Keren juga ya, kayak sungguhan aja,,,whehehehe...ada signalnya tuh...

11. Sekarang coba kita ping dari PC01 ke PC02...apa yang akan terjadi...

Gambar 6 : Alhamdulillah, ping sukses,,,



Selamat Mencoba Guyss,,,

KONFIGURASI SUPERLAB REDISTRIBUTE,RIP,EIGRP & OSPF



#TOPOLOGI_SuperLab











Port Tabel

Router 0 (Se0/0/0) - Router 1 (Se0/0/1) | Router 1 (Se0/0/0) - Router 3 (Se0/0/1) | Router 3 (Gig0/0) - Switch (bebas)

Router 0 (Se0/0/1) - Router 2 (Se0/0/1) | Router 2 (Se0/0/0) - Router 5 (Se0/0/1) | Router 5 (Gig0/0) - Switch (bebas)

Router 0 (Se0/1/0) - Router 4 (Se0/0/1) | Router 4 (Se0/0/0) - Router 6 (Se0/0/1) | Router 6 (Gig0/0) - Switch (bebas)

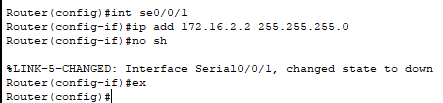

Konfigurasi Router RIP :





#RIP

Router 0



Kemudian lanjut Rip pada Router 0

Router 1

Kemudian Lanjut Rip pada Router 1





#EIGRP

Router 6



Kemudian Lanjut EIGRP pada Router 6

Router 5

Kemudian Lanjut EIGRP pada Router 4







#OSPF 1

Router 4

Kemudian Lanjut OSPF pada Router 4

Router 3 atau router Redistribute

Kemudian Lanjut OSPF pada Router 1

Disini boleh  #router ospf 100 / router ospf 1 sama saja



#Redistribute

Router 0

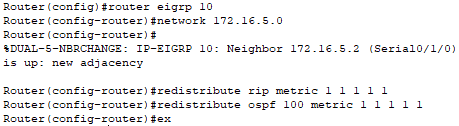

Kemudian konfigurasi Redistribute

Redistribute RIP



Redistribue EIGRP

Redistribute OSPF





Tahap Pengetesan



Jadi jika ingin test apakah sudah dapat terhubung konfigurasi yang sudah kita lakukan
cukup dengan mengirim surat seperti gambar pada dibawah ini :

JIka berhasil maka akan tampil seperti gambar dibawah ini !



Lakukan pada setiap pc 2 ke 5 dan 6



Yo saudah successful artinya sudah bisa terhubung selamat mencoba….

Konfigurasi Redistribute Rip - Ospf - Eigrp



  Redistribute adalah untuk menyebarkan network antar routing protocol yang berbeda atau

Sebuah router yang mengambil informasi routing yang telah ada dalam satu routing.

    Redistribute Rip adalah Suatu proses ketika routing sebuah router mengambil informasi

yang telah di temukan dalam satu routing protocol dan mendistribusikan ke protocol routing yang

berbeda dalam local dan wide area network dengan menggunakan routing vector jarak algoritma.

    Redistribute OSPF adalah Suatu proses ketika routing sebuah router mengambil informasi

dan mendistribusikan ke protocol yang lain dimana jalur yang terbaik adalah jalur yang mempunyai

cumulative cost yang paling rendah.

Redistribute EIGRP adalah Proses ketika routing sebuah router mengambil informasi dan

mendistribusikan ke protokolyang berbeda yang menggunakan dua tipe routing protocol yang

berbeda, yaitu distance vector dan linkstate.



Redistribute itu fungsinya untuk menyatukan atau menyambungkan routing protokol yang

berbeda.misalnya kota A menggunakan routing protokol Rip dan di kota B menggunakan routing

protokol EIGRP lalu kita ingin agar si kota A dan B dapat terkoneksi jadi kalian harus melakukan

konfigurasi Redistribute ini,karena jika ada router yang mempunyai protokol berbeda tidak akan

bisa terhubung



Perhatikan gambar berikut ini :

Langkah-langkah :

1. Atur ip address PC0 menjadi 10.10.10.5 dengan subnet mask 255.0.0.0 gateway 10.10.10.1

2. Atur ip address PC1 menjadi 20.20.20.5 dengan subnet mask 255.0.0.0 gateway 20.20.20.1

3. Atur ip address PC2 menjadi 30.30.30.5 dengan subnet mask 255.0.0.0 gateway 30.30.30.1

4. Konfigurasi Router RIP

a. Konfigurasi Router 0

Konfigurasi IP pada Router0

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 10.10.10.1 255.255.255.0

 Router(config-if)#exit

 Router(config)#int fa1/0

 Router(config-if)#ip addr 11.11.11.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)# exit

 Router(config)#

 Konfigurasi Router RIP pada Router0

 Router>enable

 Router#conf t

 Router(config)#router rip

 Router(config-router)#ver 2

 Router(config-router)#net 10.10.10.0

 Router(config-router)#net 11.11.11.0

 Router(config-router)#exit

 Router(config)#

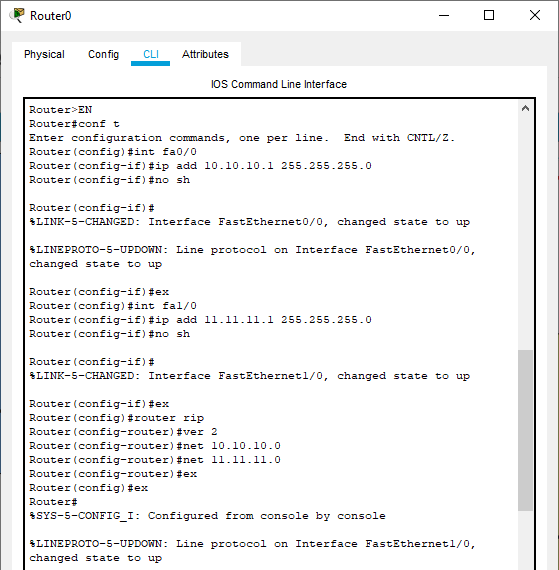

Kalau kurang paham bisa lihat gambar dibawah ini :

b. Konfigurasi Router1

 Konfigurasi IP pada Router1

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 11.11.11.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int s2/0

 Router(config-if)#ip addr 60.60.60.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#

 Konfigurasi Router RIP pada Router1

 Router>enable

 Router#conf t

 Router(config)#router rip

 Router(config-router)#ver 2

 Router(config-router)#net 11.11.11.0

 Router(config-router)#net 60.60.60.0

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

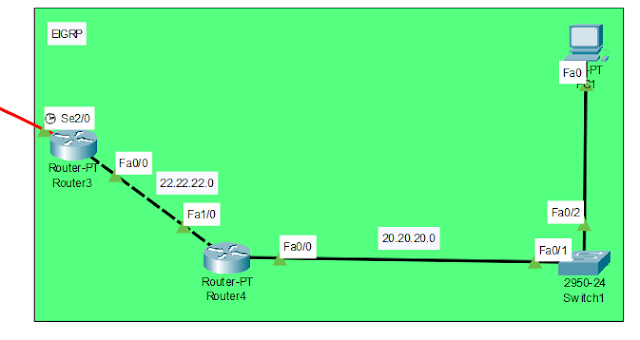

5. Konfigurasi Router EIGRP

a. Konfigurasi Router3

 Konfigurasi IP pada Router3

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 22.22.22.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int s2/0

 Router(config-if)#ip addr 50.50.50.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#



 Konfigurasi Router EIGRP pada Router3

 Router>enable

 Router#conf t

 Router(config)#router eigrp 10

 Router(config-router)#net 22.22.22.0

 Router(config-router)#net 50.50.50.0

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

b. Konfigurasi Router4

 Konfigurasi IP pada Router4

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 20.20.20.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int fa1/0

 Router(config-if)#ip addr 22.22.22.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#

 Konfigurasi Router EIGRP pada Router4

 Router>enable

 Router#conf t

 Router(config)#router eigrp 10

 Router(config-router)#net 20.20.20.0

 Router(config-router)#net 22.22.22.0

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

6. Konfigurasi Router OSPF

a. Konfigurasi Router5

 Konfigurasi IP pada Router5

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 33.33.33.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int fa1/0

 Router(config-if)#ip addr 40.40.40.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#

 Konfigurasi Router OSPF pada Router5

 Router>enable

 Router#conf t

 Router(config)#router ospf 1

 Router(config-router)#net 33.33.33.0 0.0.0.255 area 0

 Router(config-router)#net 40.40.40.0 0.0.0.255 area 0

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

b. Konfigurasi Router6

 Konfigurasi IP pada Router6

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 30.30.30.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int fa1/0

 Router(config-if)#ip addr 33.33.33.1 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#

 Konfigurasi Router OSPF pada Router6

 Router>enable

 Router#conf t

 Router(config)#router ospf 1

 Router(config-router)#net 30.30.30.0 0.0.0.255 area 0

 Router(config-router)#net 33.33.33.0 0.0.0.255 area 0

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

7. Konfigurasi Redistribute pada Router2

Konfigurasi IP pada Router2

 Router>enable

 Router#conf t

 Router(config)#int fa0/0

 Router(config-if)#ip addr 40.40.40.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int s2/0

 Router(config-if)#ip addr 60.60.60.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#int s3/0

 Router(config-if)#ip addr 50.50.50.2 255.255.255.0

 Router(config-if)#no sh

 Router(config-if)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

 Konfigurasi Redistribute pada Router2 (ini lanjutan CLI Router yg diatas ya!!)

 Router>enable

 Router#conf t

 Router(config)#router rip

 Router(config-router)#ver 2

 Router(config-router)#net 60.60.60.0

 Router(config-router)#redistribute eigrp 10 metric 1

 Router(config-router)#redistribute ospf 1 metric 1

 Router(config-router)#ex

 Router(config)#router eigrp 10

 Router(config-router)#net 50.50.50.0

 Router(config-router)#

 Router(config-router)#net 50.50.50.0

 Router(config-router)#redistribute ospf 1 metric 1 1 1 1 1

 Router(config-router)#redistribute rip metric 1 1 1 1 1

 Router(config-router)#ex

 Router(config)#router ospf 1

 Router(config-router)#net 40.40.40.0 0.0.0.255 area 0

 Router(config-router)#redistribute eigrp 10 subnet

 Router(config-router)#redistribute rip subnet tag 1

 Router(config-router)#ex

 Router(config)#

Kalau kurang paham bisa lihat gambar dibawah ini :

8. Kalo sudah dikonfigurasi semua, coba kirim pesan dari

pc 0 ke pc 1, pc 0 ke pc 2, pc 1 ke pc 2

Oke selesai jika sudah Successful

             Selamat mencoba ......
